Qué es el centro

Centro de herramientas mecánicas, componentes de máquina-herramienta en el mecanizado. Hay dos tipos de centro de giro y centro fijo. El centro puede apoyar las piezas con caras complejas y las piezas que no permiten hacer el agujero central. El centro se compone principalmente de dedales, dispositivos de sujeción, carcasa, pernos de fijación, cojinetes y mandriles.

Aplicación del centro

Un extremo del centro puede cubrir el orificio central o el orificio interno del material del tubo, y el otro extremo puede ser una parte con una cara superior esférica o cónica, con el centro fijado por un dispositivo de sujeción. Cuando la pieza no permite o no puede hacer el agujero central, el dispositivo de sujeción se puede utilizar para sujetar el torneado directamente. La carcasa y el mandril taladrado con un agujero de perno, con el perno de fijación en el perno o la eliminación, para lograr el centro de doble uso vivo y muerto.

Clasificación del centro:

Hay dos tipos de centro de torno: centro delantero y centro trasero. El torno se utiliza para centralizar y soportar la gravedad y las fuerzas de corte de la pieza de trabajo.

1), el centro delantero del torno el centro delantero se puede instalar directamente en el agujero del cono del husillo del torno, el centro delantero y la pieza de trabajo giran juntos, sin movimiento relativo, por lo que no puede tener que extinguirse.

Los tornos también se pueden utilizar a veces para sujetar un centro frontal de acero casero con un ángulo de cono de 60°. Para evitar el desplazamiento del centro por la acción de las fuerzas axiales en el torneado, la parte de sujeción de los mandriles en el centro de fabricación propia debe ser del tipo mesa de paso. El torno debe volver a girar la superficie cónica de 60° si se utiliza de nuevo después de quitar el centro en el mandril.

2. , centro trasero el centro trasero tiene dos tipos: centro fijo y centro giratorio. Puede insertar el centro trasero en el orificio cónico de la manga de la cola del torno cuando se usa. El centro fijo tiene una buena muerte y se centra con precisión, pero hay fricción deslizante entre el agujero central y la punta dura, que es proclive a desgastarse y quemar el centro. Por lo tanto, el torno sólo es adecuado para piezas que requieren una mayor precisión de mecanizado a baja velocidad. El torno se puede invertir en el centro cuando se apoya una pieza de trabajo pequeña. En este momento, el extremo de la pieza de trabajo se convierte en un tipo central. El centro móvil está equipado con rodamientos dentro, el centro y la pieza de trabajo giran juntos y pueden funcionar normalmente a alta velocidad de rotación. Sin embargo, la rigidez del centro vivo es pobre, a veces también produce latidos y reduce la precisión del mecanizado. Por lo tanto, el centro vivo solo es adecuado para piezas con requisitos de precisión no demasiado altos.

Uso del centro

El centro también se puede utilizar para taladrar piezas de trabajo, fresas y alargadas. Un centro de accesorios de máquina-herramienta de uso general que consiste en un mandril autocentrante de tres o cuatro mandíbulas unido por un sujetador a una carcasa equipada con cojinetes entre la carcasa y el mandril, acoplado con un perno de fijación, caracterizado por un extremo central con un cono puntiagudo exteriormente convexo y ranuras oblicuas, y un extremo opuesto con un orificio ciega hemisférico y cónico cóncavo.

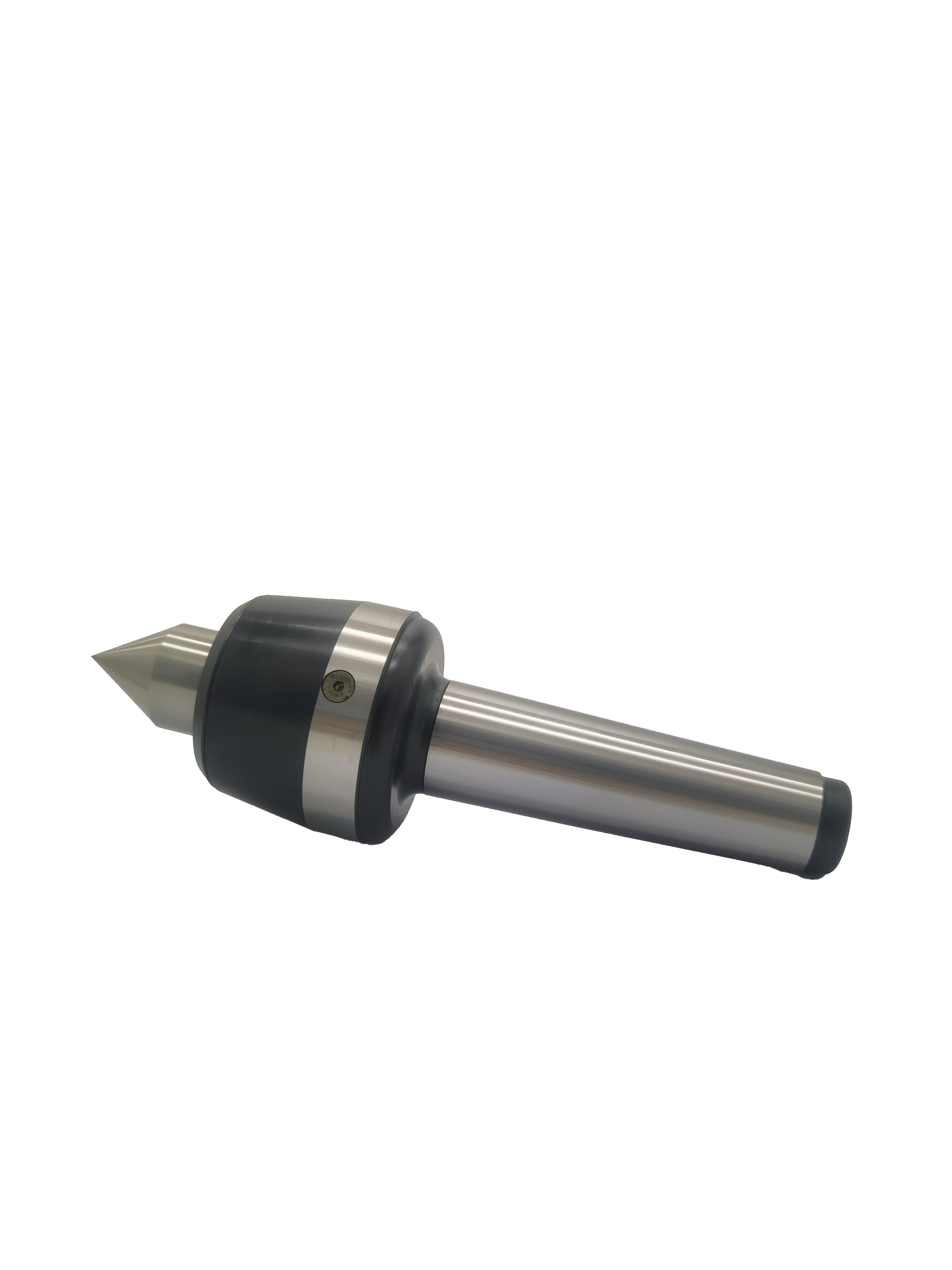

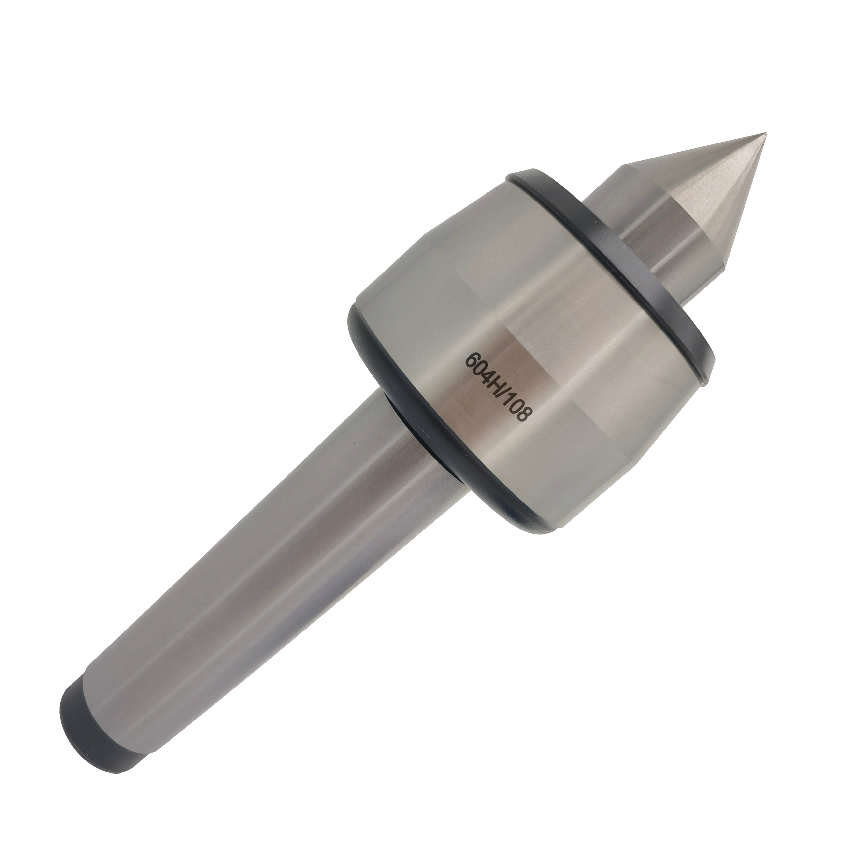

Características del centro de giro

№ 1 diámetro exterior cuchillo pequeño, menos, en alta velocidad, moderada de restituir;

№ 2 de la nota de prolongar su vida útil;

№ 3 con funciones de hule, integridad del calor;

Cojinete № 4 utilizando XieDu rodar aguja larga, tres perno de la estructura rígida, la estabilidad. El centro fijo tiene forma de cono con la mitad de la cabeza, etc.

Características del centro fijo:

№ 1 frontal de carburo de tungsteno centro

№ 2 de carburo de tungsteno material para YG6, dureza a 90HRC + 2;

№ 3 DingXin ontología y que sube para requisitos de precisión.

Mucho del centro de rotación, mientras que utilizamos en la situación concreta de elegir distintos según el uso del centro de rotación, pittsburgh elevado rendimiento del centro de rotación, en uso cuando no dañen la situación del centro de rotación, el centro de giro suelen utilizar en dispositivos de varias grandes, observamos cuando use centro de rotación diaria de mantenimiento, Esto puede garantizar el funcionamiento normal de la maquinaria.
